Монтаж Clip In: инструкция по установке металлического потолка Армстронг Clip In

Уважаемые клиенты, наша компания осуществляет поставки потолков. Выбрать и заказать Armstrong Clip In можно в каталоге.

Предлагаем вам ознакомиться с одним из способов монтажа металлических потолков Armstrong системы Clip-In.

Данная статья является первой и уникальной в своём роде инструкцией по монтажу потолочной системы с кассетами Clip-In. Её написание основывалось на опыте нашего монтажного отдела, что ещё раз доказывает высокий профессионализм наших сотрудников. Обратите внимание, что до этого момента ни одна из фирм не предлагала конечным покупателям данной инструкции.

Для монтажа потолка Clip-In вам потребуются следующие комплектующие:

1	U-профиль BPM 300100
2	Зажимная скоба для резьбового стержня (шпильки) диаметром 6 мм BPM 300121
3	Соединительный элемент для U-профиля BPM 300119
4	Универсальный анкер для крепления к стене BPM 300140
5	Крепежная клипса BPM 300120
6	Пружинная рейка (А-профиль) BPM 311022
7	Соединительный штифт для пружинной рейки (А-профиля) BPM 300138
8	Хомут для пружинной рейки (А-профиля) BPM 300105G
9	Стенной алюминиевый молдинг  BPM 215013, BPM 215014, BPM 215015 или основной С-канал BPT 1938
10	Пружинный зажим для подрезанных плит BPM 311081 или BPC 1803 G - стенная пружина для С-канала
11	Шпилька М6
12	Анкер забивной
13	Кассеты Orcal Clip-In 600x600x33
14	Инструмент для демонтажа BPM 311046

Этапы установки потолка Клип-ин

Разметка потолка и установка первичного каркаса из U-профиля

1. Делаем разметку:

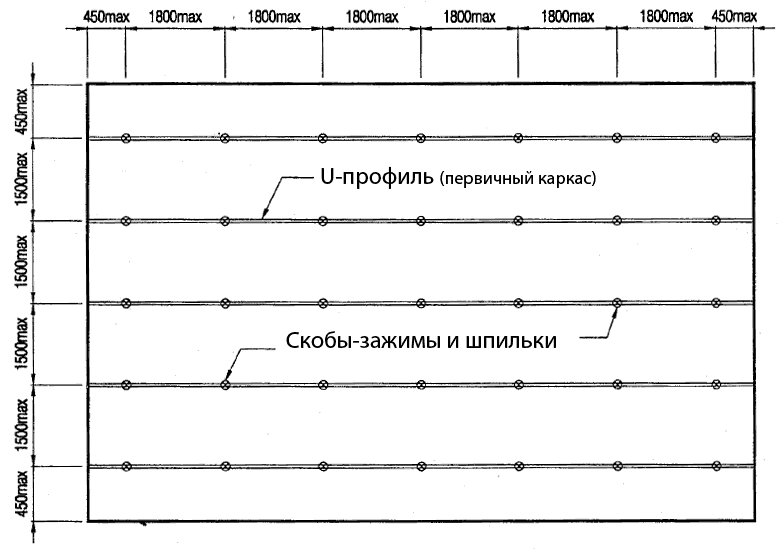

а) на потолке делаем разметку для подвесов. В качестве подвесов используется резьбовая шпилька М6. По длинной  стороне стены подвесы крепятся с шагом не более 1800 мм, по другой стороне с шагом не более 1500 мм. Расстояние от стены до первого подвеса должно быть не более 450 мм. Внимание, разметку следует проводить с особой тщательностью, подвесы должны располагаться строго на одной линии!

 
б) по периметру стены на необходимой высоте отмечаем уровень нашего потолка. Далее крепим пристенный угловой молдинг BPM 215013, BPM 215014, BPM 215015 или основной С-канал BPT 1938 в зависимости от проекта (на чертеже BPM 215013).

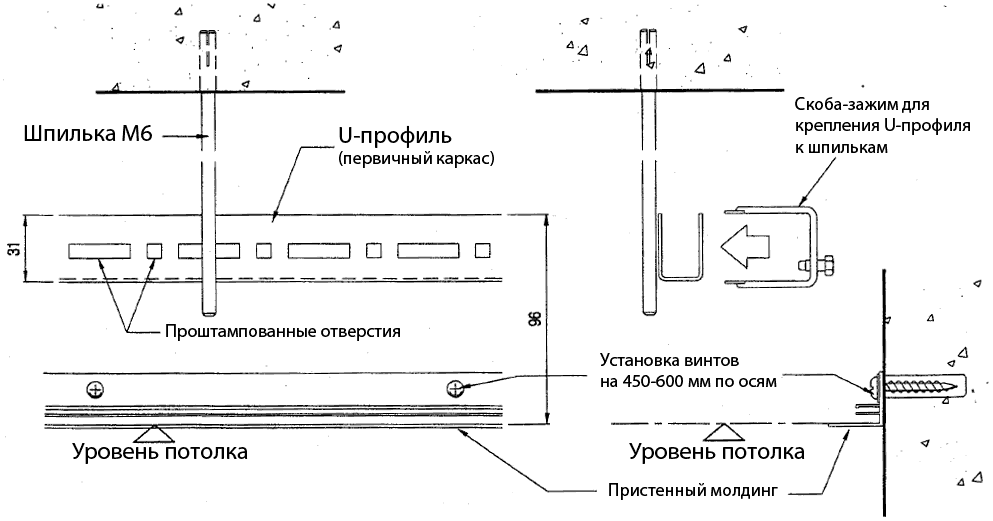

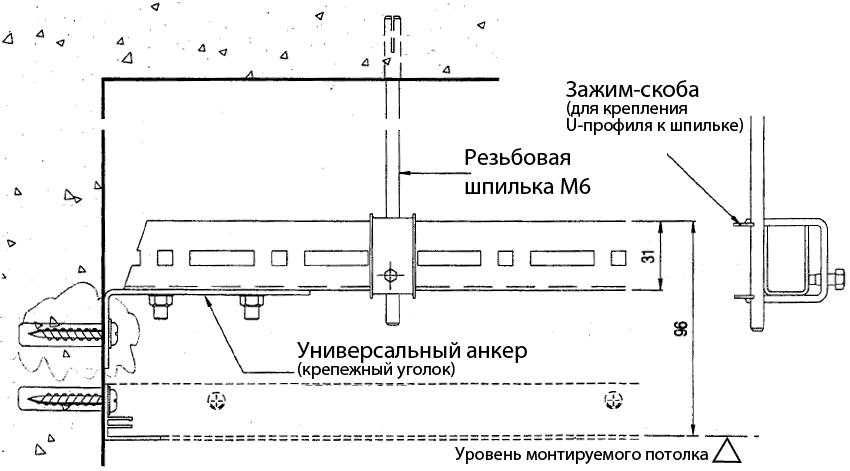

2. Закрепите U-профиль на резьбовых шпильках М6 при помощи скобы-зажима BPM 300121. Далее с  помощью лазерного уровня следует выровнять их на необходимой высоте в одной плоскости. Также следует помнить, что проштампованные  отверстия в U-профилях должны находятся на одной линии.


Совет: чтобы быстро получить правильный уровень U-профиля, возьмите за начальную отметку пристенный угловой молдинг. Верхний край U-профиля находится ровно на 96 мм выше уровня нашего потолка.

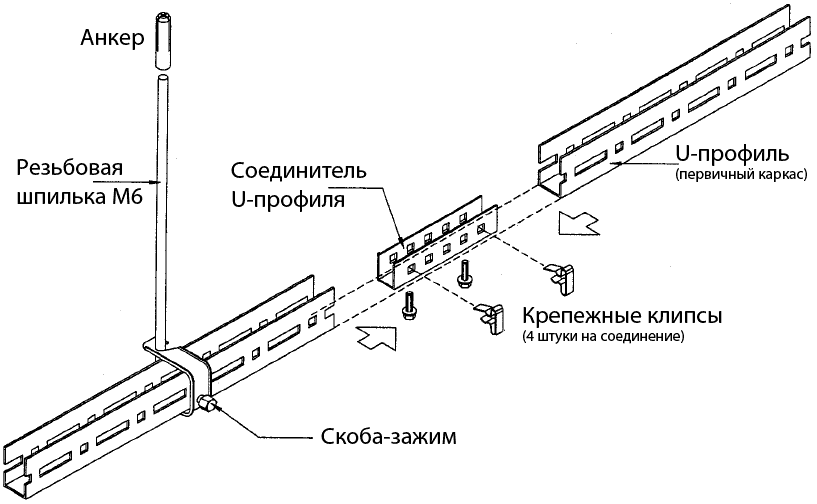

а) U-профили сращиваются между собой при помощи 2-х штук крепежных клипс BPM 300120 и 2-х болтов.

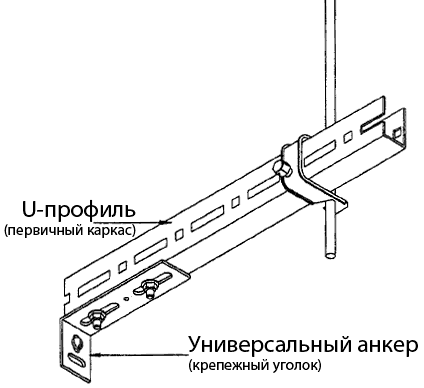

б) все торцы U-профилей крепятся к периметру стены с помощью Универсального анкера BPM 300140 для предотвращения бокового движения и выпадения плит потолка.

Установка пружинных реек и кассет

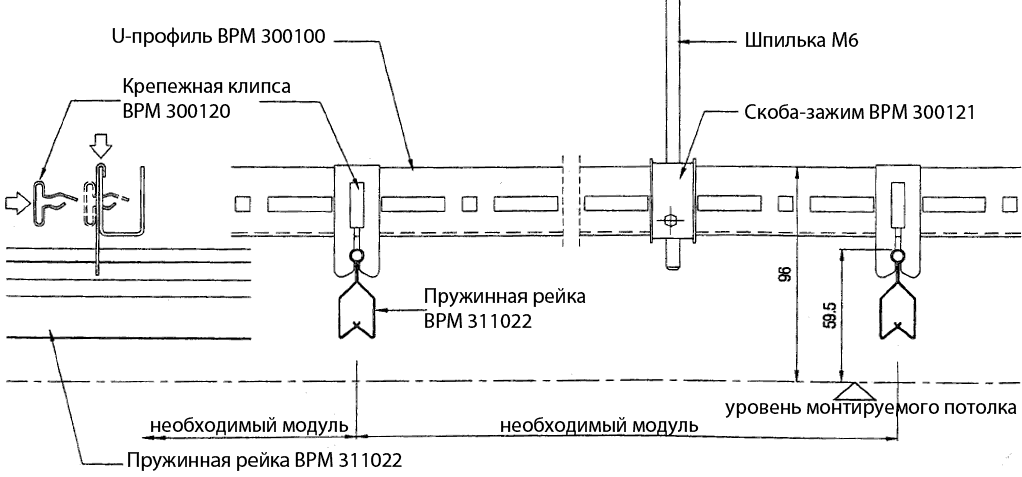

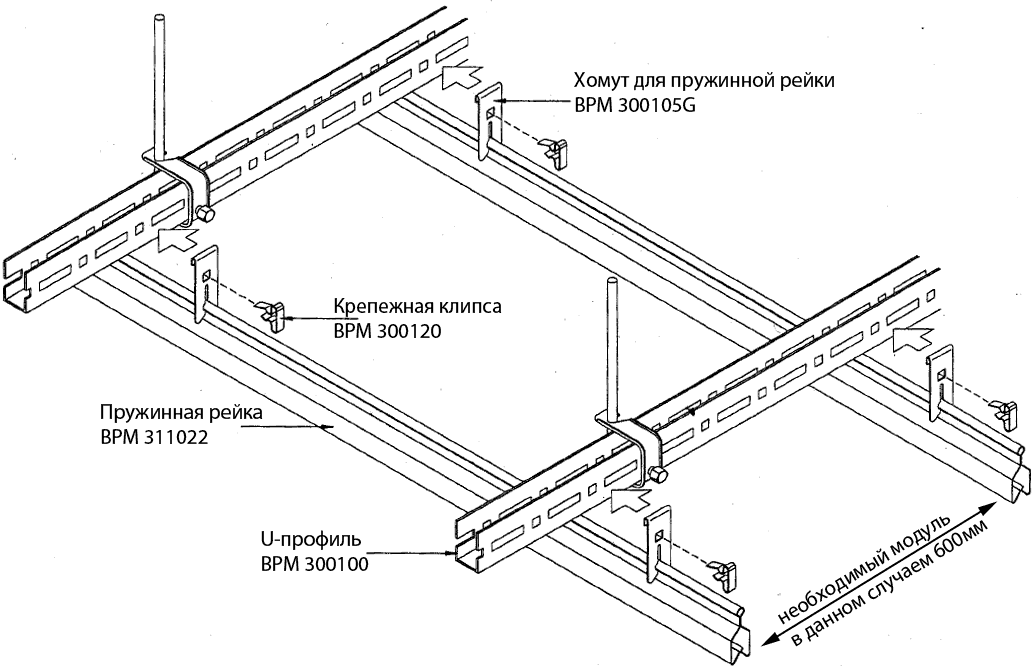

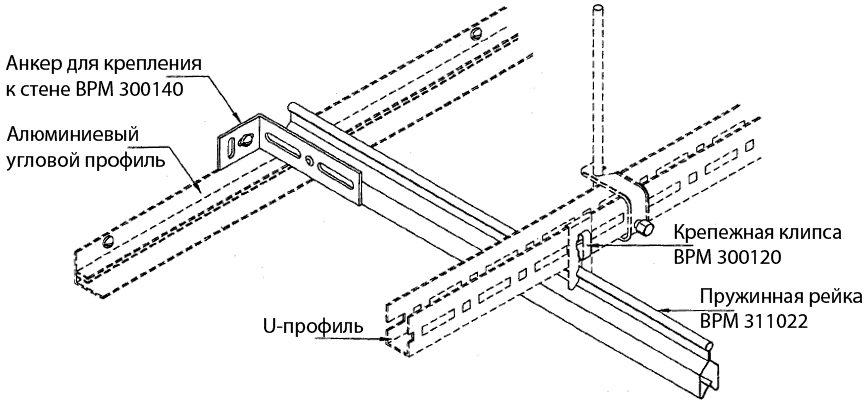

3. После установки первичного каркаса из U-профилей приступаем к установке пружинной рейки (А-профиля) BPM 311022. Для этого на неё рекомендуется одеть 2 хомута BPM 300105G и, повесив на U-профиль позиционируем пружинные рейки с шагом согласно выбранной модульной системы (в нашем случае 600 мм). После чего фиксируем их с помощью крепежной клипсы BPM 300120 чтобы предотвратить движение.

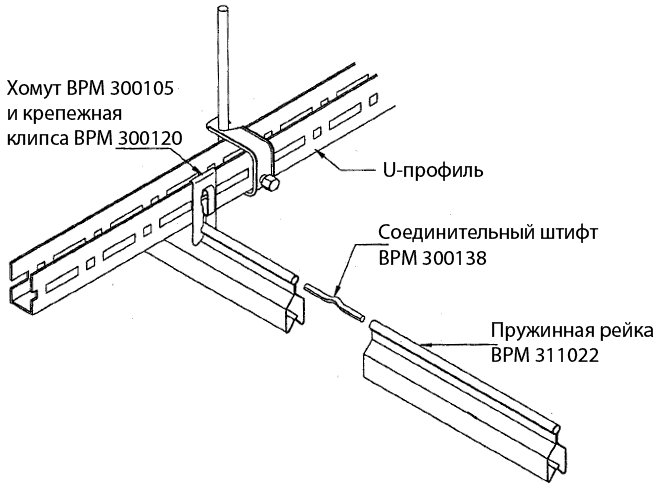

а) Пружинные рейки (А-профиль) сращиваются между собой с помощью соединительного штифта BPM 300138

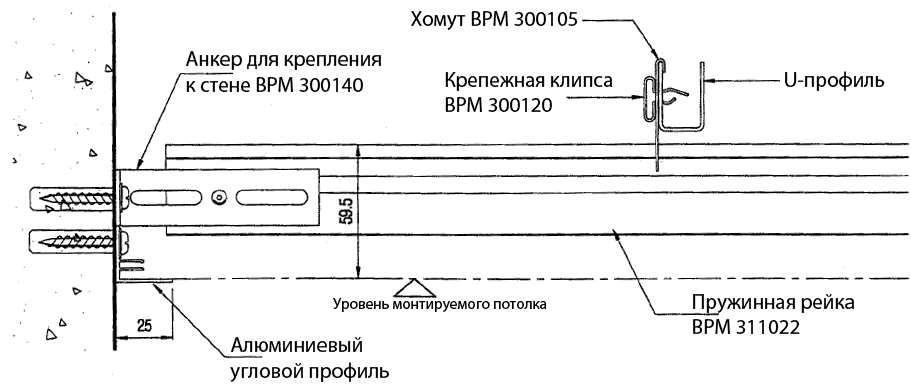

б) Торцы реек крепятся к стене с помощью универсального анкера BPM 300140

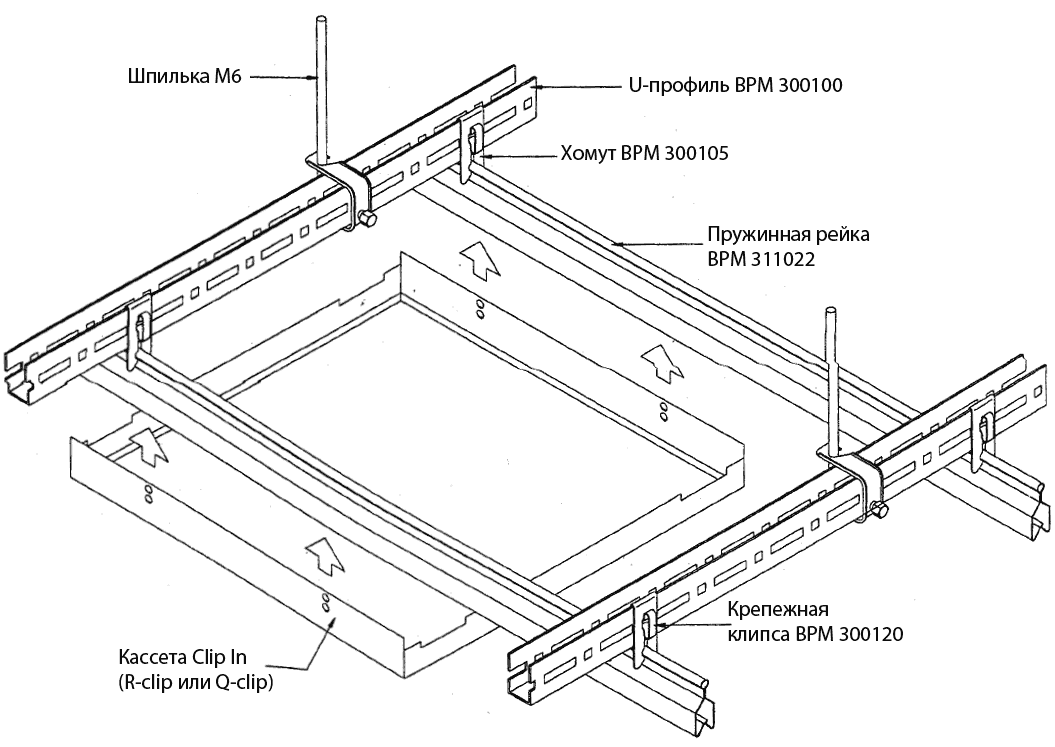

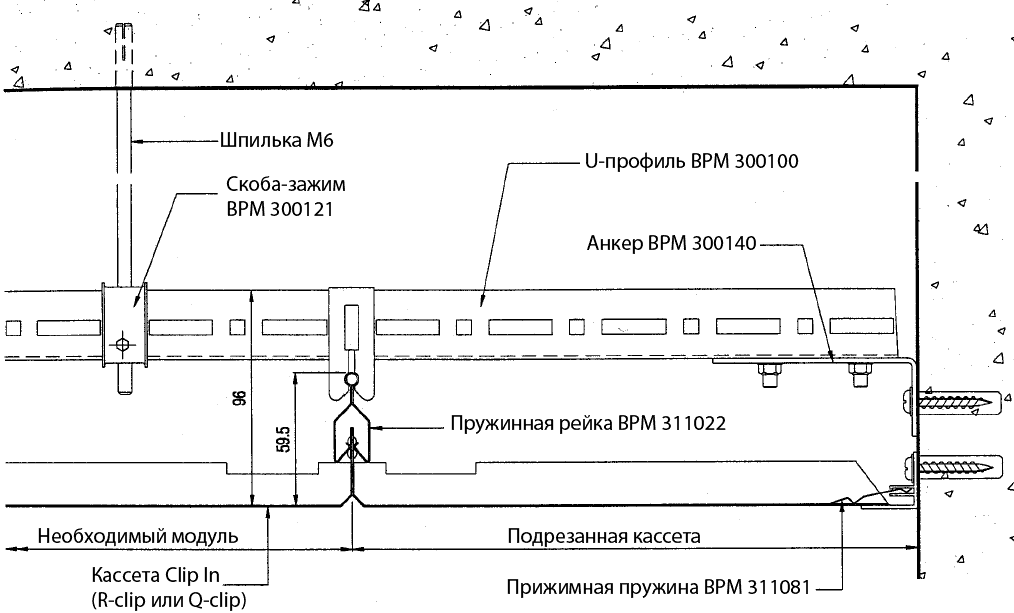

4. После установки пружинных реек устанавливаем в них металлические кассеты, при этом необходимо соблюдать, чтобы все стыки находились ровно на одной линии.

Крайние панели по периметру замеряем и аккуратно подрезаем по месту.

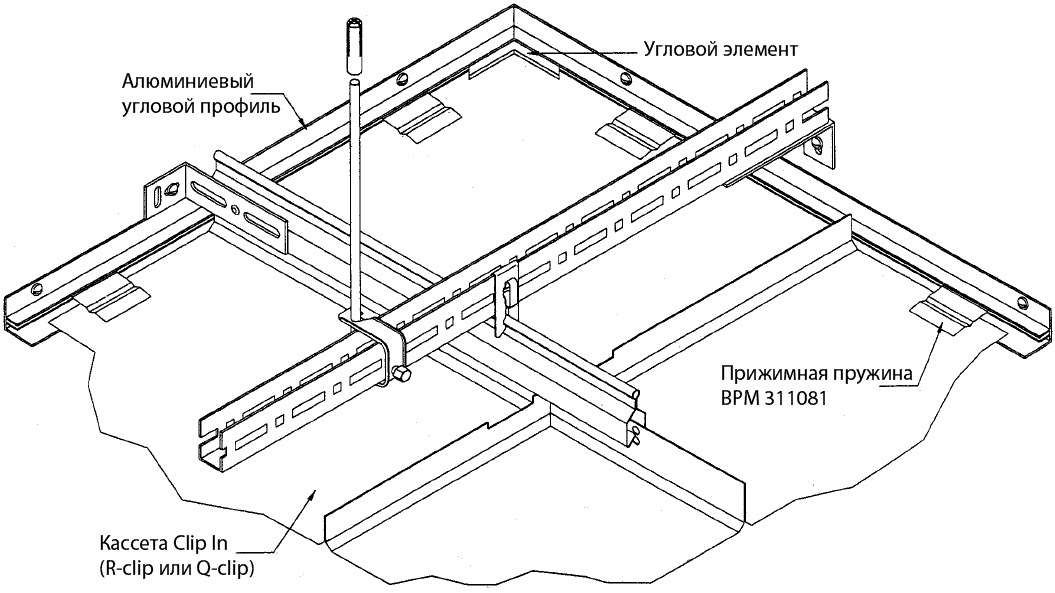

Подрезанные панели закрепляем в периметральном профиле с помощью прижимной пружины BPM 311081.

Ну и наконец, перед сдачей объекта проверьте, чтобы все панели были чистые, а их стыки располагаются на одной линии.

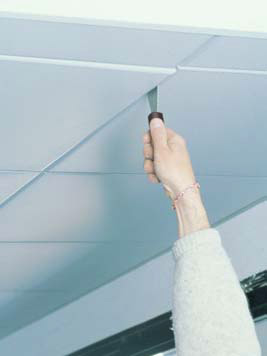

Для демонтажа кассет необходимо использовать специальный инструмент для демонтажа BPM 311046
